Соединение мостовых балок

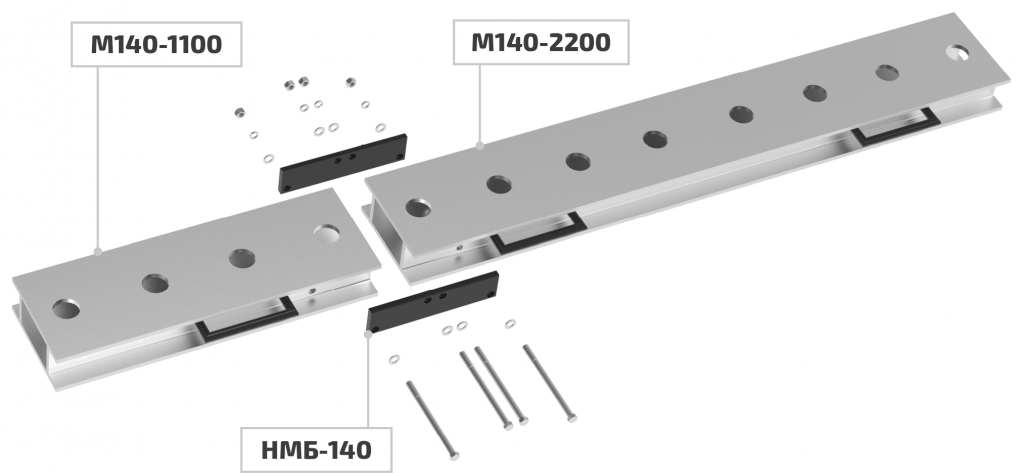

Набор накладок для соединения мостовых балок НМБ-140 |
![]() |
ВНИМАНИЕ!
![]() |
Мостовая балка должна обязательно подпираться «деревянными подкладками»! |
![]() |
Место соединения мостовых балок должно обязательно подпираться! |
Высота мостовой балки | 140 мм | 184 мм | |
---|---|---|---|
![]() |
Грузоподъемность мостовой балки при расстоянии между опорными точками 1000 мм |
500 кН |
900 кН |
![]() |
Грузоподъемность мостовой балки при расстоянии между опорными точками 1520 мм |
400 кН |
650 кН |
![]() |
Грузоподъемность мостовой балки при сплошном касании с опорой |
1000 кН |
1200 кН |
![]() |
Максимальная нагрузка на стык двух соединенных мостовых балок с условием дистанции между двумя опорными точками не более 1000 мм |
200 кН |
300 кН |
